金属氟碳漆施工工艺及方法

   常温固化氟碳树脂涂料，简称“氟碳涂料”，具有适用基层范围广，

  附着力强，坚固持久，抗污，耐水和耐擦洗性，施工方便，安全无脱落。

  随着建筑技术的不断发展和新材料的不断出现，建筑外墙的装饰也呈现出多样化，

  各地房屋建筑工程外墙就采用了一种氟碳树脂涂料的方法，

  使外墙具有仿铝板金属色，具有金属般装饰效果，立体感强。

 程，同时也适用于建筑屋面。

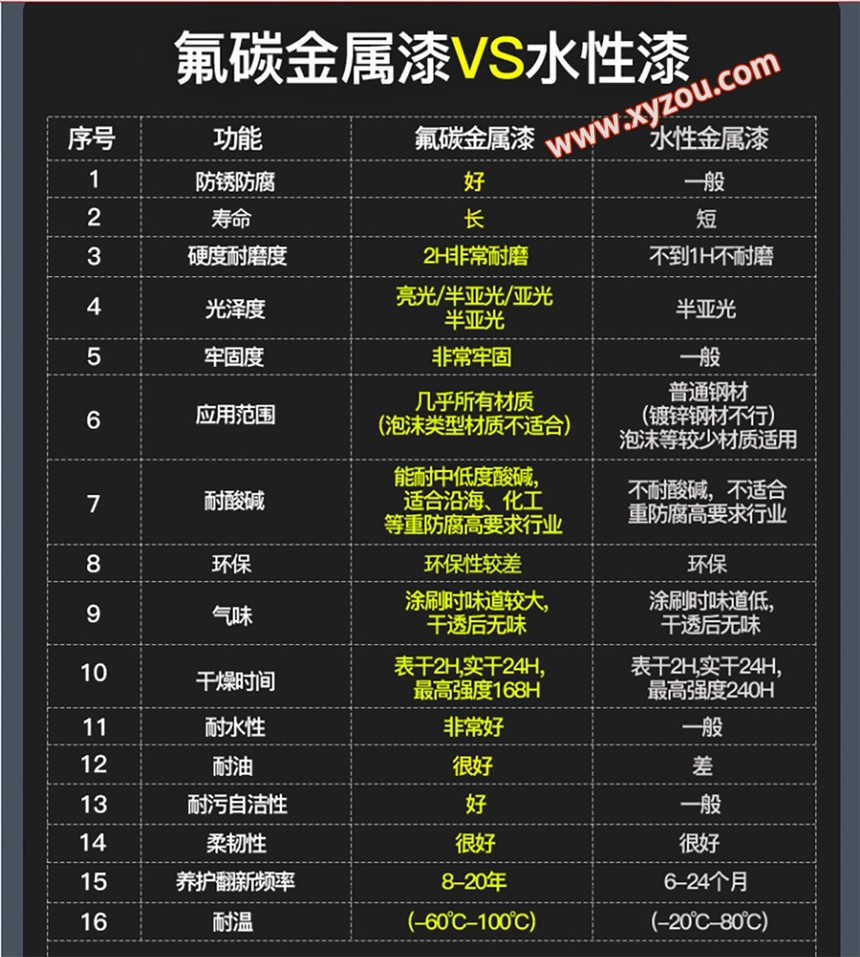

   金属氟碳漆性能与特点

   1) 常温固化性。在常温下即可固化成膜，用滚筒毛刷喷枪施工，操作简单方便。

   2) 耐候性，高度的遮光性，极佳的遮盖力，涂层附着力强，坚固持久。

   3) 优异的耐水耐擦洗性，突出的耐沾污性，使得漆膜免受污染; 漆膜具有自洁性，

       常温固化氟碳树脂涂料经特殊化学成分改性并辅以多种助剂，

       具有良好的亲水性和拒油性，漆膜表面附着污染物在降雨时，

       容易被雨水冲刷掉，具有自洁功能。

   金属氟碳漆施工工艺及方法

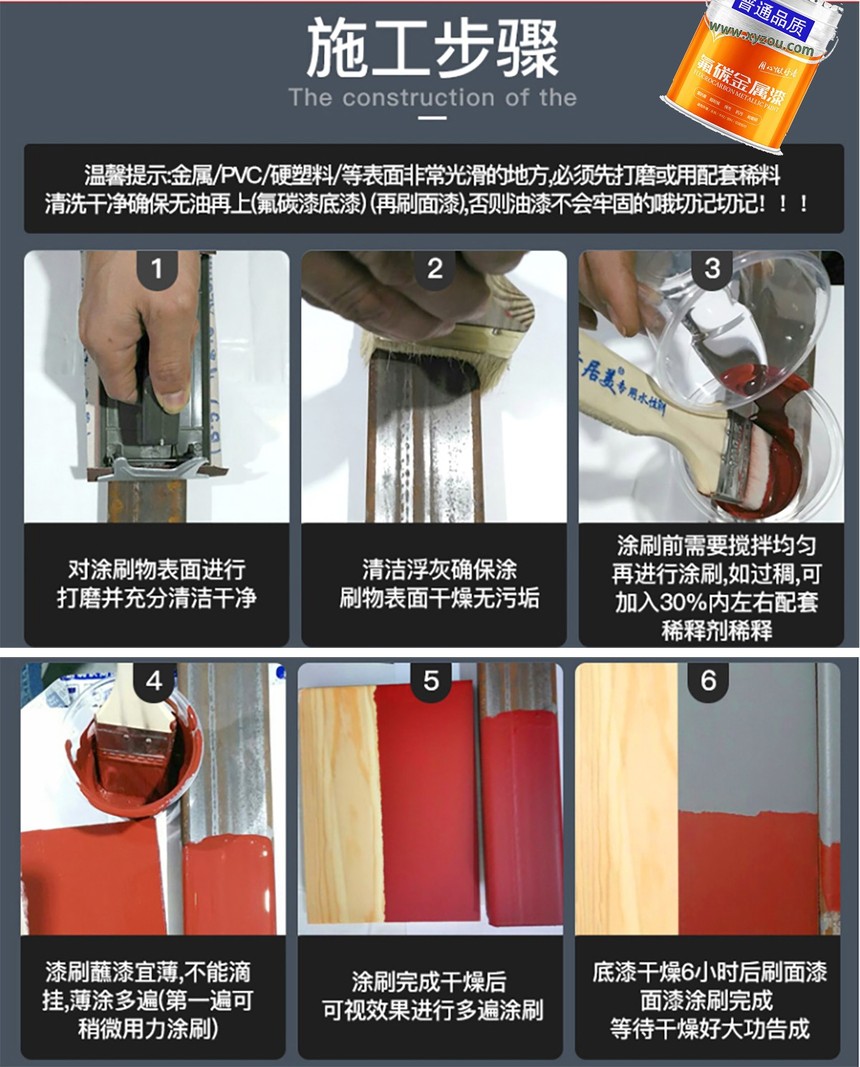

 1金属氟碳漆施工工艺流程

   基层处理→刮找平腻子→批刮弹性细腻子→喷涂底漆→喷涂金属氟碳漆→分格缝上色→喷涂罩光清漆。

2 金属氟碳漆施工基层处理

     墙面要求: 墙体水分小于8%，ph 值不大于9，除去灰尘，

     脏物及其他附着物，用水泥砂浆修补龟裂，裂缝，填补孔洞，

    然后用2 m靠尺检测墙面平整度，大于3 mm 的局部基面，

    须用凿子整平凸起部分，凹陷部分用专用干混砂浆腻子点补，

    以保证达到涂料的效果。

 3 刮找平腻子

 1) 用js 复合防水弹性腻子批刮墙面，边批边挂玻纤网，

      直至玻纤网赶平及粘贴结实。

 2) 分格缝设计。在墙面上先弹墨线，然后按尺寸用切割机切割分格缝，

      切割完毕后，用凿子凿平分格缝，并用清水清洗缝内灰尘。

 3) 用粗腻子分多次批刮。大面用靠尺赶平，阴阳角用方管靠尺修直，

       并每遍间隔5 h 以上，用120 号砂纸打磨，洒水养护。

       保证基面平整度达到2 m 靠尺小于2 mm，充分干燥48 h 以上，

      让腻子层完全干燥。

4) 填补弹性聚合物胶泥，先用粗腻子与特种弹性胶按1． 5∶ 1 的比例( 加入粗腻子量的20%～30%的清水) ，

    用电动钻搅拌成浆状，然后用水润湿分格缝，再分两次批抹，

    最后一道用圆管压成半弧形，待聚合物胶泥干燥后在其上面贴上保护面胶。

    注意及时清理分格缝里多余的腻子，并把边线修直。

   4 批刮弹性细腻子

   批刮弹性防水膏状细腻子1 遍～ 2 遍，用600 号打磨或用棕毛刷子蘸水刷去接缝处和凸起部分，

   使平整度达到2 m 靠尺小于1 mm，充分干燥48 h 以上，让腻子层完全干燥。

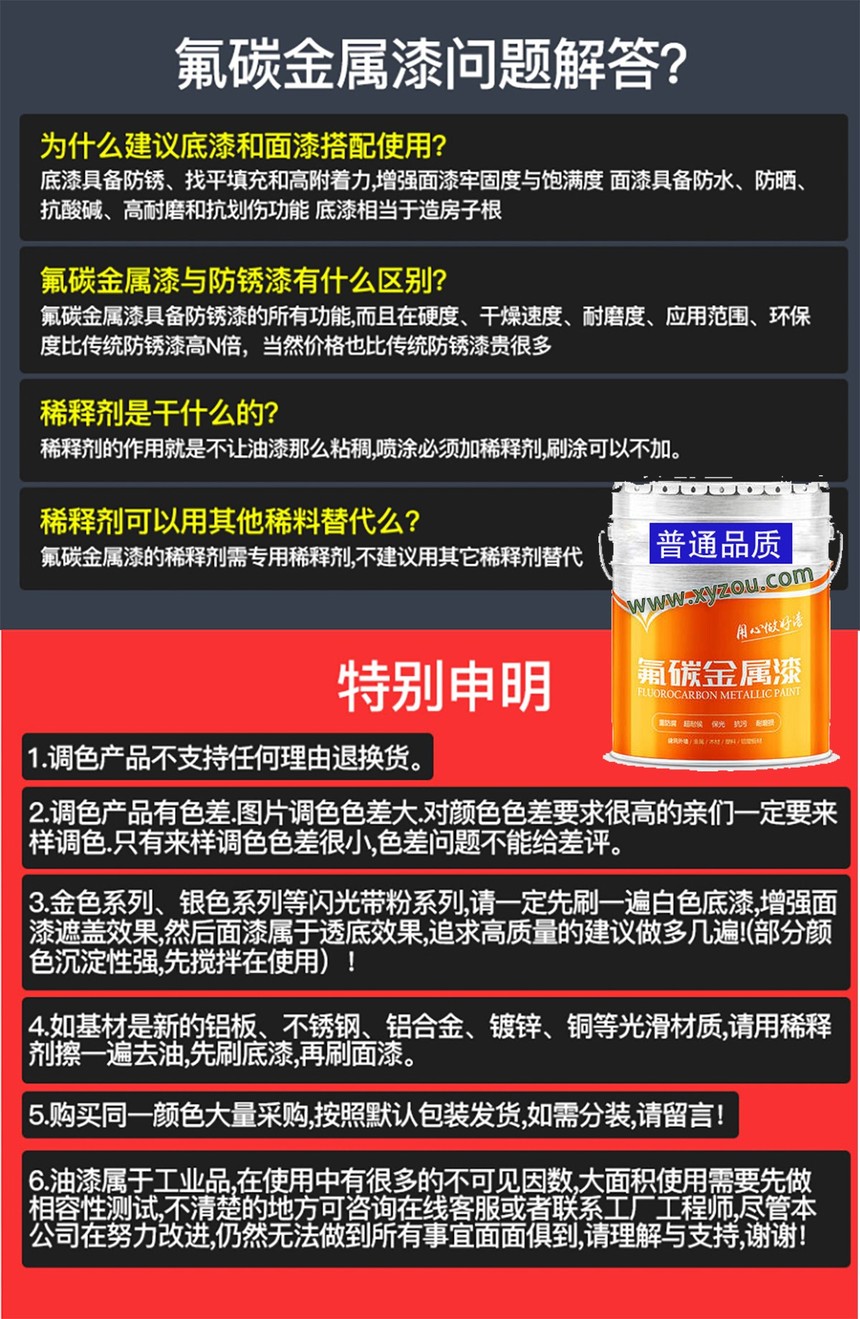

 5 喷涂底漆

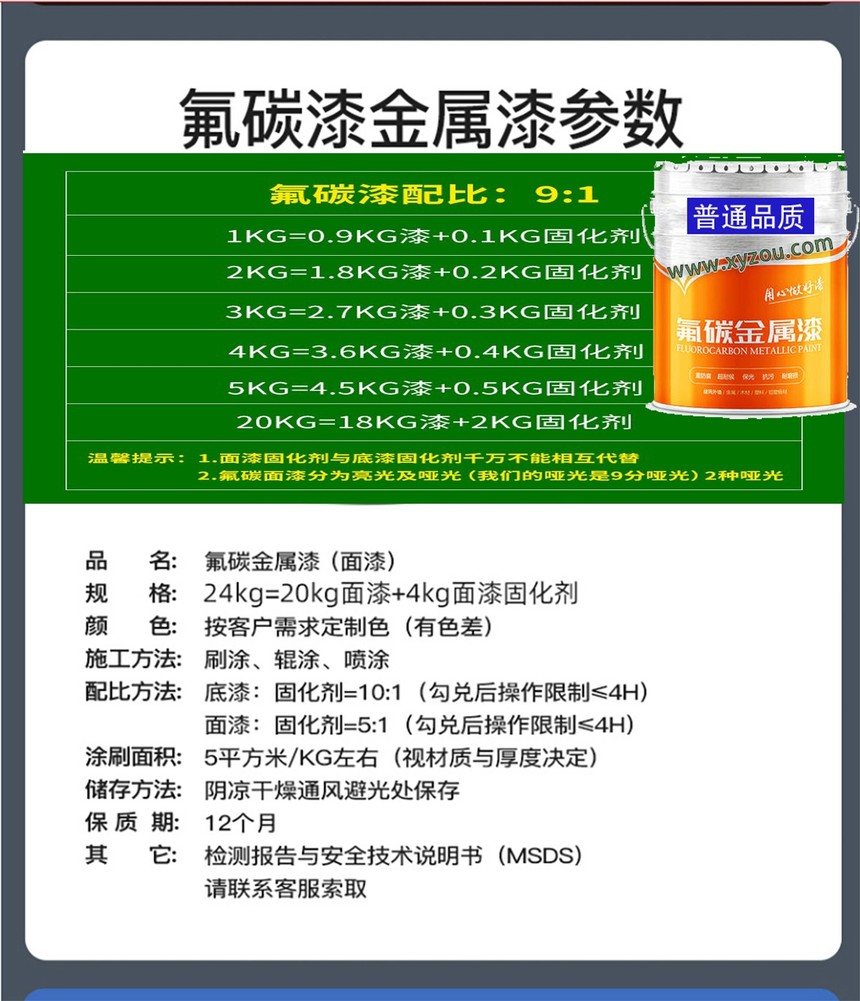

   1) 将氟碳配套底漆甲乙组分按2∶ 1 的比例混合均匀，

    再加入甲组分的量约20%～ 35%的底漆专用稀释剂，并搅拌均匀待用。

   2) 在打磨平整的基面上喷涂一道调配好的氟碳配套底漆，

     底漆喷涂前和喷涂时要充分搅拌( 视情况干燥6 h 以上再喷涂一遍氟碳配套底漆) ，

     待完全干燥后用800 号砂纸打磨，打磨后，清除表面的灰尘及其他污染物。

 6 喷涂仿金属氟碳面漆

   1) 将氟碳仿金属漆与氟碳固化剂按10∶ 1 的比例混合均匀，并熟化30 min 左右，

      再加入氟碳仿金属漆量约50%的氟碳专用稀释剂，搅拌均匀待用。

   2) 喷涂第一遍调配好的氟碳仿金属外墙面漆( 喷涂前和喷时要充分搅拌) ，

      必须达到墙面充分润湿状态，以取得成膜足够的厚度。

   3) 喷涂第二遍调配好的仿金属外墙漆，使得到规定的厚度和平整度，展现金属般的效果。

7 分格缝上色

   1) 撕去分格缝上的面胶，然后在分格缝两边用单面胶贴成直线，

      用弹性聚合物胶泥修补分格缝，用有标记的圆管压成要求的半圆形，

      必须保证缝的宽度、深度均一。

   2) 用黑色氟碳漆将分格缝上色1 次～ 2 次，中间间隔4 h 以上，

       注意保持沟痕平滑，线纹平直，达到时用3 m 拉线小于1 mm。

8 喷涂罩光清漆

     将氟碳高光或哑光清漆、氟碳固化剂按9∶ 1 的比例，混合均匀后熟化30 min，

     再加入约20%～ 30%( 对氟碳高光清漆量) 的制约碳漆专用稀释剂，并搅拌均匀后，均匀喷涂。
